Beskrivning
Våra enkelverkande teleskopcylindrar passar de mest förekommande applikationerna. Vi har allt från små och lågbyggda till kraftigt dimensionerade hydraulcylindrar till att pressa, dra eller lyfta. Våra cylindrar finns både i stål- och aluminiumutförande, maximala arbetstrycket är 700bar.
Varumärke och produkt

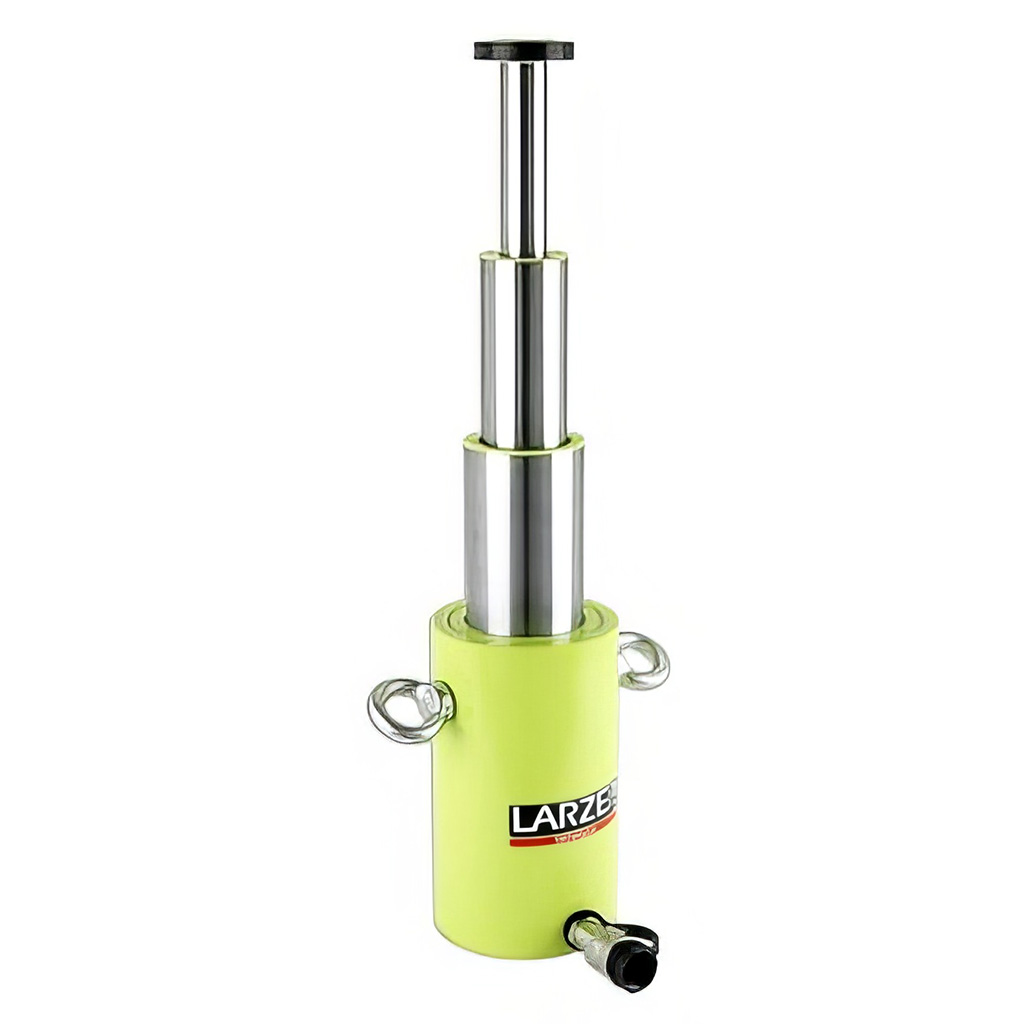

Larzep Hydraulic, SL-serien (Aluminiumcylindrar)
Kapacitet
10 – 30 ton
Slaglängd
270 – 600 mm

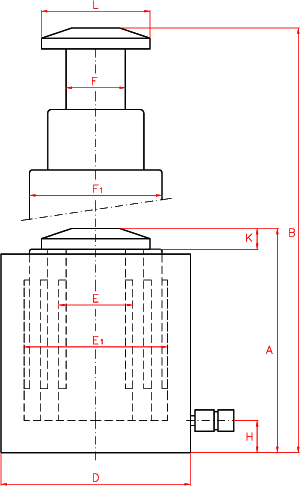

Capacity | Model | 1st Stage | 2nd Stage | 3rd Stage | Oil Cap. | A | B | D | E | E1 | F | F1 | H | K | L | Weight | ||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Tn | LARZEP | Capacity | Stroke | Area | Capacity | Stroke | Area | Capacity | Stroke | Area | cm³ | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | kg |
kN | mm | cm² | kN | mm | cm² | kN | mm | cm² | ||||||||||||||
10 | SL01027 | 303 | 135 | 44 | 109 | 270 | 16 | – | – | – | 810 | 250 | 520 | 110 | 45 | 75 | 36 | 68 | 20 | 16 | 50 | 16,2 |
SL01043 | 652 | 145 | 95 | 303 | 290 | 44 | 109 | 435 | 16 | 2.250 | 280 | 715 | 152 | 45 | 110 | 36 | 95 | 21 | 19 | 75 | 33,4 | |
15 | SL01530 | 436 | 150 | 64 | 163 | 300 | 24 | – | – | – | 1.308 | 280 | 580 | 125 | 55 | 90 | 50 | 80 | 25 | 16 | 66 | 23,4 |
SL01550 | 842 | 170 | 123 | 463 | 340 | 64 | 163 | 500 | 24 | 3.543 | 320 | 820 | 175 | 55 | 125 | 50 | 110 | 25 | 19 | 95 | 50,9 | |
30 | SL03030 | 652 | 150 | 95 | 303 | 300 | 44 | – | – | – | 2.088 | 304 | 604 | 152 | 75 | 110 | 68 | 100 | 27 | 18 | 89 | 38,3 |
SL03060 | 1.380 | 200 | 201 | 652 | 400 | 95 | 303 | 600 | 44 | 6.803 | 366 | 966 | 220 | 75 | 160 | 68 | 150 | 27 | 20 | 123 | 96,2 |
