Beskrivning

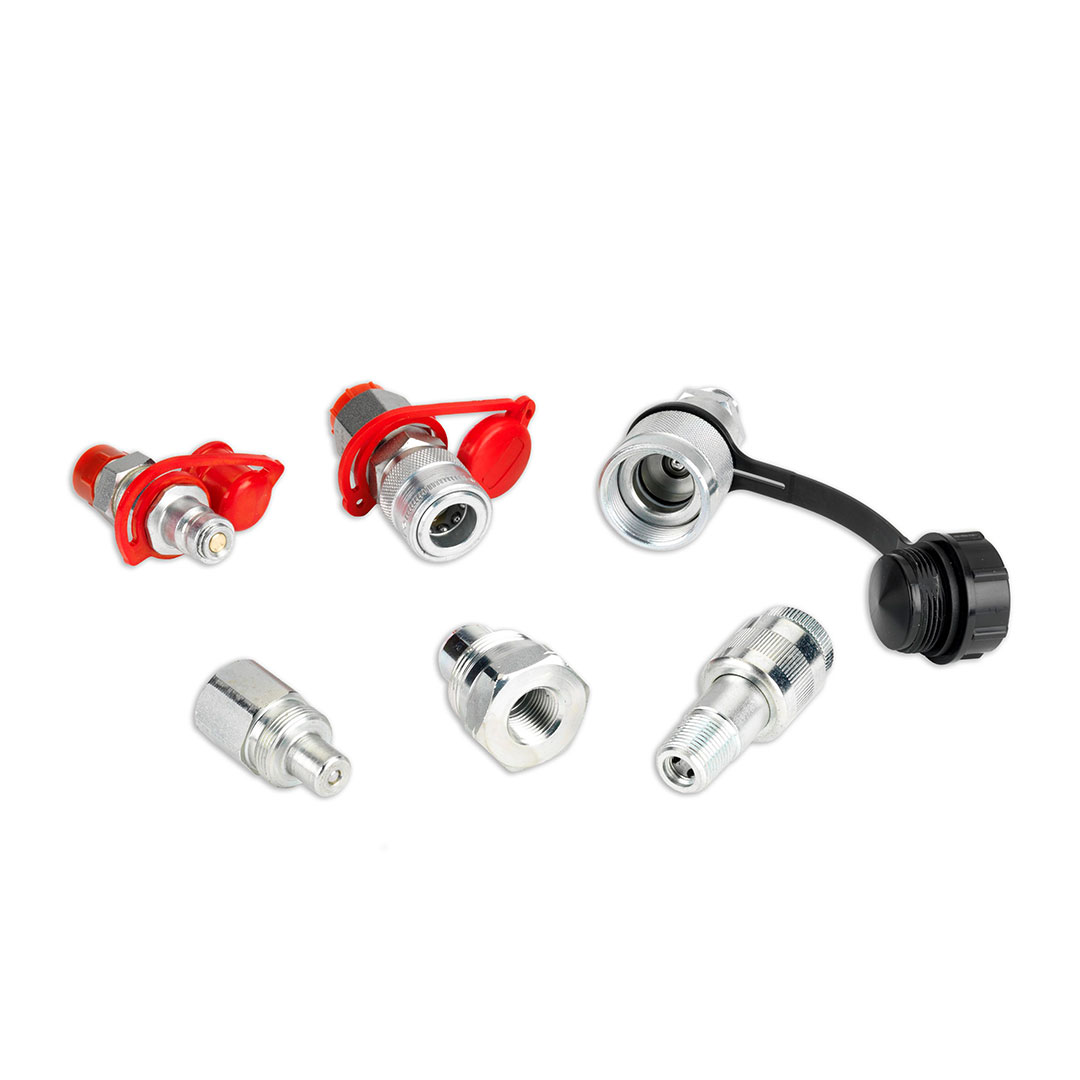

- Kopplingar för lågt flöde och högt flöde, från 6 till 40 liter/min.
- Kopplingar för 700 och 1 000 bar har 3/8" NPT-anslutning. Kopplingar för 1 500 bar har 1/4" -BSP-gänga.
- Man- och honkopplingar kan levereras separat.
- AZ3120, AZ3140 och AZ3141: standardkopplingar för höga flöden.
- AZ3220 och AZ3240: Kopplingar för lågt flöde, används endast i underhållsenheter.
- Alla standardcylindrar levereras med AZ3140 honkoppling.
- Alla skärare levereras med AZ3321 manlig kulkoppling.
- AZ3321, AZ3322, AZ3324, AZ3325, AZ3341, AZ3344 och AZ3345: kulsnabbkopplingar för att garantera enkel och snabb anslutning. Maximalt arbetstryck 1 000 och 1 500 bar.
- AZ3321, AZ3322, AZ3324 och AZ3325 manliga kopplingar kan anslutas till AZ3341, AZ3344 och AZ3345 kvinnliga kopplingar.
- Dammkoppling i plast AZ3103 finns tillgänglig för AZ3120, AZ3140 och AZ3141.
- Dammkoppar av stål finns tillgängliga. AZ3124 för AZ3120 hankoppling och AZ3144 för AZ3140 honkoppling.
| Flow | Coupling | Model | Thread | Pressure |
|---|---|---|---|---|
| l/min | LARZEP | bar | ||
| 40 | Male | AZ3120 | Female 3/8"-NPT | 700 |
| Female | AZ3140 | Male 3/8"-NPT | 700 | |
| Female | AZ3141 | Female 3/8"-NPT | 700 | |
| 7 | Male | AZ3220 | Female 3/8"-NPT | 700 |
| Female | AZ3240 | Male 3/8"-NPT | 700 | |
| 6 | Male | AZ3321 | Male 3/8"-NPT | 1.000 |
| Male | AZ3325 | Female 3/8"-NPT | 1.000 | |
| Male | AZ3325S | Female 3/8"-NPT | 1.000 | |
| Female | AZ3341 | Female 3/8"-NPT | 1.000 | |
| Female | AZ3345 | Male 3/8"-NPT | 1.000 | |
| 6 | Male | AZ3322 | Male 1/4"-BSP | 1.500 |
| Male | AZ3324 | Female 1/4"-BSP | 1.500 | |
| Female | AZ3344 | Female 1/4"-BSP | 1.500 | |
