Beskrivning
Våra enkelverkande lågbyggda cylindrar med låsring passar de mest förekommande applikationerna. Vi har allt från små och lågbyggda till kraftigt dimensionerade hydraulcylindrar till att pressa, dra eller lyfta. Våra cylindrar finns både i stål- och aluminiumutförande, maximala arbetstrycket är 700bar.
Varumärke och produkt

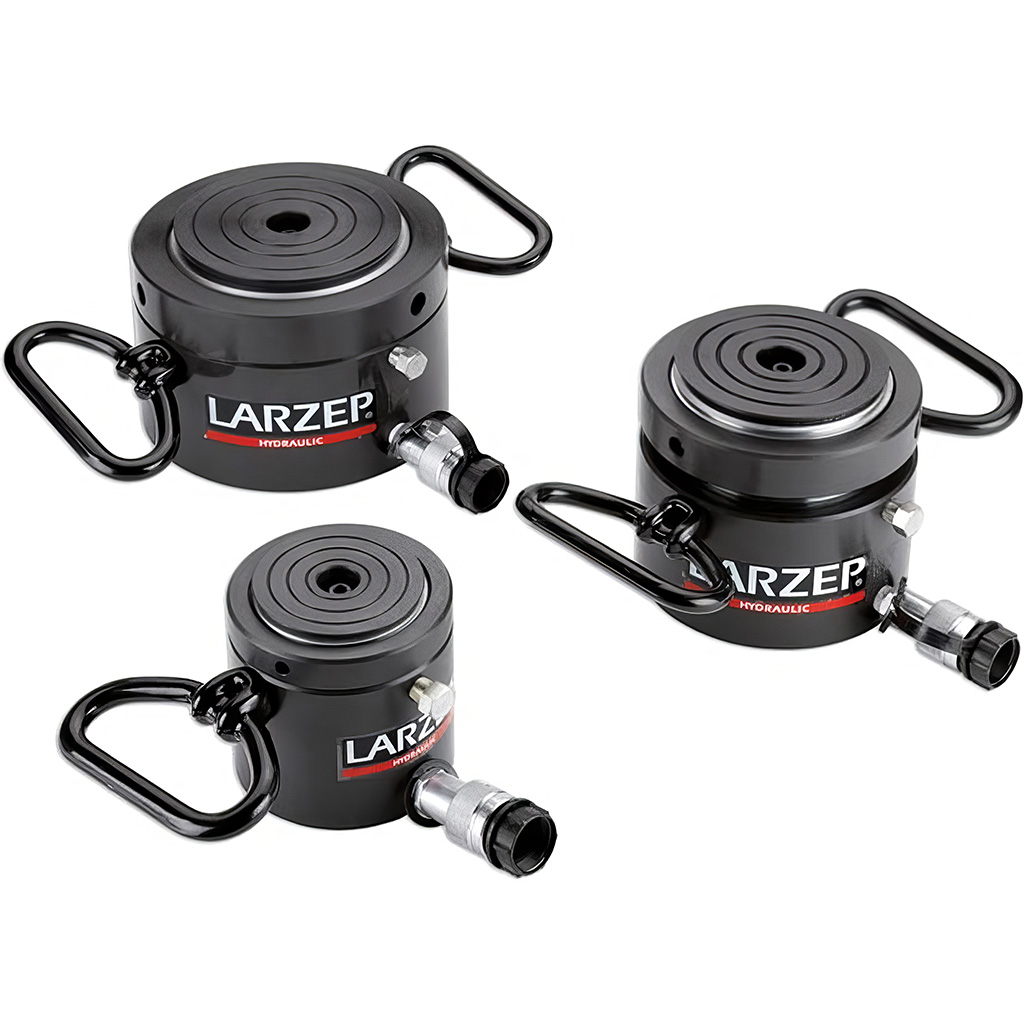

Larzep Hydraulic, STX-serien (Gängade cylindrar)
Kapacitet
50 – 1 100 ton
Slaglängd
45 – 50 mm
Produkten motsvarar
Enerpacs CLP-serie
Capacity | Stroke | Model | Oil Cap. | A | B | D | E | F | H | J | K | L | Area | Weight | Model | |
Tn | kN | mm | LARZEP | cm³ | mm | mm | mm | mm | mm | mm | mm | mm | mm | cm² | kg | LARZEP |
50 | 486 | 50 | STX05005 | 355 | 125 | 175 | 120 | 95 | Tr 95×4 | 19 | 21 | 6 | 92 | 71 | 11 | STX05005 |
90 | 911 | 45 | STX09004 | 597 | 137 | 182 | 165 | 130 | Tr 130×6 | 21 | 31 | 8 | 126 | 133 | 22 | STX09004 |
140 | 1.380 | 45 | STX14004 | 905 | 148 | 193 | 200 | 160 | Tr 160×6 | 27 | 38 | 9 | 148 | 201 | 39 | STX14004 |
220 | 2.156 | 45 | STX22004 | 1.413 | 155 | 200 | 255 | 200 | Tr 200×6 | 28 | 40 | 10 | 157 | 314 | 62 | STX22004 |
350 | 3.468 | 45 | STX35004 | 2.208 | 178 | 223 | 310 | 250 | Tr 250×6 | 35 | 50 | 11 | 240 | 491 | 111 | STX35004 |
430 | 4.227 | 45 | STX43004 | 2.771 | 184 | 229 | 340 | 280 | Tr 280×6 | 35 | 55 | 10 | 260 | 616 | 126 | STX43004 |
550 | 5.520 | 45 | STX56004 | 3.618 | 192 | 237 | 390 | 320 | Tr 320×6 | 38 | 60 | 10 | 295 | 804 | 193 | STX56004 |
670 | 6.600 | 45 | STX67004 | 4.330 | 236 | 281 | 430 | 350 | Tr 350×6 | 50 | 75 | 15 | 295 | 962 | 259 | STX67004 |
880 | 8.620 | 45 | STX88004 | 5.655 | 268 | 313 | 490 | 400 | Tr 400×6 | 60 | 85 | 20 | 325 | 1.257 | 482 | STX88004 |
1.100 | 10.905 | 45 | STX110004 | 7.157 | 295 | 340 | 550 | 450 | Tr 450×6 | 65 | 95 | 25 | 400 | 1.590 | 532 | STX110004 |
